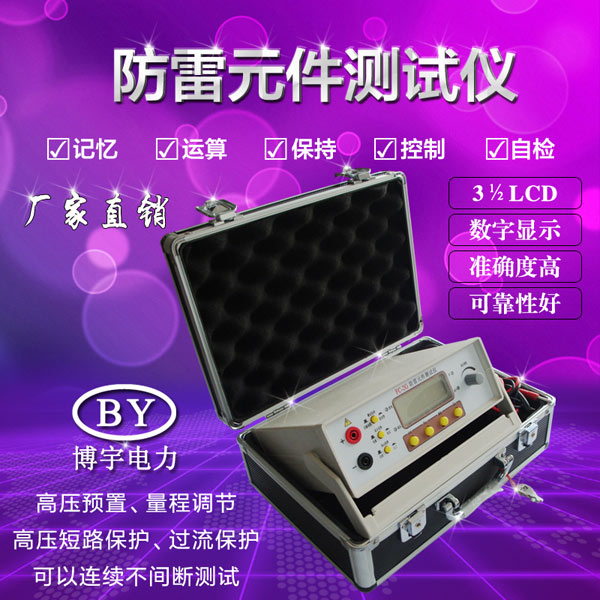

防雷元件測試儀使用方法

1、性能特征

適用于氧化鋅避雷器(壓敏電阻)，金屬陶瓷二、三電極放電管、真空避雷管等過壓防護元件直流參數的測試。

具有記憶、運算、保持、控制、自檢功能。

具有高壓短路保護、過流保護、高壓予置等功能。高壓自泄放時間小于1秒。

測試結果由3½LCD數字顯示、準確度高，可靠性好。

2、技術指標

2.1壓敏電阻測量

2.2放電管測量

3、其它指標

絕緣電阻：6MΩ(500V)

耐壓：AC 1.5kV 50Hz 1min

工作溫度和濕度：0～+40℃ ＜85%RH

儲存溫度和濕度：-10℃～+50℃ ＜90%RH

電源：AC220V±10% 或 DC12V  ±0.5V  1000mA

功耗：12W

外形尺寸：208mm(L)×190mm(W)×78mm(D)

重量：≤2kg

4、使用方法

4.1 使用“自動”位測試壓敏電阻

4.1.1 開啟電源，將面板“測試選擇”鍵置“壓敏電阻”位；將“U0.75選擇”鍵置“自動”位，將面板“顯示切換”開關置“電壓”位。

4.1.2 將被測壓敏電阻用測試線接入“測試孔”的“+”、 “－”端后輕觸高壓“啟動”鍵，儀器顯示起始動作電壓U1mA值，隨后按住“漏流”鍵不放，儀器顯示0.75U1mA電壓值，如果同時將面板“顯示切換”開關置“電流”位后儀器顯示值為I 0.75U,1mA值；松開“漏流”鍵，儀器將顯示流過被測壓敏電阻的電流約1mA。

4.1.3 輕觸高壓“停”鍵后取下被測壓敏電阻。

4.2 使用“人工”位測試壓敏電阻

4.2.1 將“測試選擇”鍵置“壓敏電阻”位；將“U0.75選擇”鍵置“人工”位;將“顯示切換”開關置“電壓”位,開啟電源和高壓后，調節“高壓預置”旋鈕，使儀器預置高壓值高于將被測試的壓敏電阻的標稱值1.2倍以上，關閉高壓；接入被測壓敏電阻，此時啟、停高壓，可對多個類似被測壓敏電阻進行U1mA單一指標的連續測試。

4.2.2 根據測得壓敏電阻U1mA值計算出0.75U1mA值,將儀器預置電壓調節到此值,再將“顯示切換”開關置“電流”位, 此時不關閉高壓按住“漏流”鍵不放,接入U(xiǎn)1mA值相同的被測壓敏電阻進行I 0.75U,1mA單一指標的連續測試。

4.3 放電管測試

4.3.1 將“測試選擇”鍵置“放電管”位;“U0.75選擇”鍵置

“人工”位;開啟電源和高壓。

4.3.2 調節“高壓預置”旋鈕。使儀器顯示的預置電壓值低

于被測放電管標稱值100V以下,直至起始位置(約15V)。

4.3.3 將被測放電管用測量線接入儀器“測試孔”“+”、“－”端鈕,輕觸“升壓”鍵,待綠色“放電”指示燈點亮,儀器顯示穩定值為該放電管點火電壓值。

    連續測試時,須待預置電壓顯示值穩定后,再啟動“升壓”鍵。

4.4 其它功能

4.4.1 自檢功能, 在壓敏電阻測試過程中,變換“顯示切換”開關,可檢查本儀器測試條件技術參數的正確性。

4.4.2 “U0.75選擇”鍵置“人工”位,調節“高壓預置”旋鈕,使預置電壓緩慢上升,測試壓敏電阻時切換“顯示切換”開關,可給出該壓敏電阻的V/A特性曲線；測試放電管的點火電壓值,將100V/秒條件下的測試值與預置電壓緩慢上升點火值相比對,可基本判定其特性。

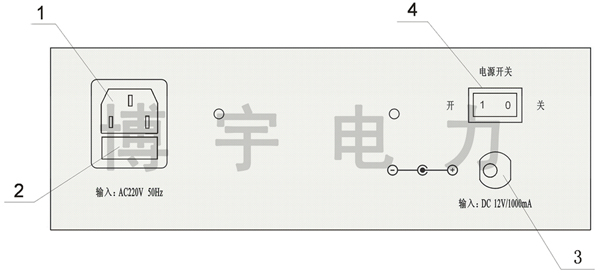

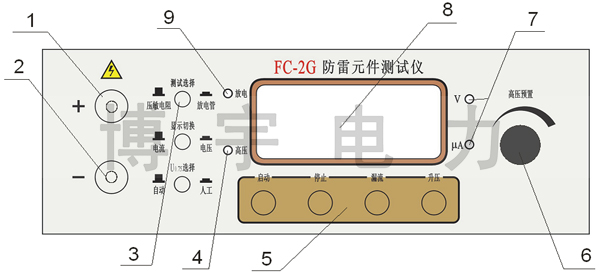

5、面板功能

6、注意事項

“自動”位測壓敏電阻時，須避免開路時啟動高壓，以免損壞儀器。

測試時，不要觸及金屬部位，以免高壓電擊傷人。

儀表應避免受潮、雨淋、暴曬、跌落。

7、保管

FC-2G防雷元件測試儀應存放在-10℃～+50℃，相對濕度不大于90%RH無酸性、堿性及其他腐蝕性氣體的環境或室內。
